Digitale Transmitter

Digital betriebene, geschaltete Transistoren sind zunehmend DIE Kernelemente, wenn es darum geht, verschiedenste Bereiche der Elektronik auf eine neue, höhere Entwicklungsstufe zu heben – und sie so zukunftssicher zu machen. Schnelles und effizientes Schalten verbindet die Leistungs- mit der Hochfrequenz-Elektronik. In der schnellen Leistungselektronik (VHF-Bereich bis 300 MHz Schaltfrequenz) helfen innovative Schaltungskonzepte entscheidend mit, die Leistungswandlung für die Versorgung von z. B. Point-of-Loads (PoL) in Rechenzentren für "Big Data" zur Verarbeitung der stetig steigenden Datenmengen im Zuge von 5G effizienter zu realisieren. Bei der Infrastruktur der zukünftigen Mobilkommunikation von sub-6 bis 300 GHz (5G/6G) sorgt es für ein effizienteres Leistungsmanagement, höchste Flexibilität und Kompaktheit - bei kompletter Digitalisierung.

Mit diesem Paradigmenwechsel lassen sich Ressourcen signifikant schonen und der CO2-Ausstoß reduzieren. Eigenschaften, die das weltweite Vorhaben einer grünen Kommunikationstechnologie entscheidend vorantreiben. Die Quantifizierung des Energieeinsparpotenzials von digitalisierten Transceivern für die 5G-Netze unter 6 GHz und die Verfügbarmachung unserer einzigartigen Messumgebung für externe Kunden wird seit Mitte 2022 in einem Teilprojekt (TP3, Hub2) des BMBF-Vorhabens GreenICT @ FMD verfolgt.

Besonders dieses zukunftsträchtige Thema des Energieverbrauchs treibt uns an und ist unsere Motivation, mit der wir im Digital PA Lab digitale Transmitter als Kernthema für die verschiedensten Bereiche bearbeiten.

Applikationen

Unsere Themen fokussieren sich auf verschiedene Anwendungen von 100 MHz ... 300 GHz, überall dort, wo hoch effizientes und schnelles Schalten gebraucht wird, um signifikante Leistungssteigerungen zu erzielen.

Die Nachfrage nach kompakter, besser herstellbarer Leistungselektronik mit höheren Leistungen steigt. Dies hat den starken Anstieg der Schaltfrequenzen in den unteren GHz-Bereich motiviert. Mit Hochfrequenz-DC/DC-Wandlern lässt sich die Größe der passiven Komponenten, die für die Ausgangsnetzwerke der Wandler und die Energiespeicherung verwendet werden, erheblich reduzieren. Dies führt zu reduziertem Formfaktor und Gewicht, höherer Leistungsdichte und schnellerem Schaltverhalten.

Darüber hinaus besteht das Potenzial zur monolithischen Integration sehr kompakter Versorgungen mit stark reduzierten parasitären Induktivitäten. Basierend auf dem FBH 0,25 µm GaN-Prozess realisieren wir monolithische Wandler-ICs mit hocheffizienten Gate-Treibern. Sie sind das Herzstück verschiedener Anwendungen wie Abwärtswandler für 48 V PoL-Energiewandlung oder Versorgungsspannungsmodulatoren.

Darüber hinaus werden seit 2022 im Rahmen des DFG Schwerpunktprogramms 2312 "Energy Efficient Power Electronics 'GaNius'" AlN-basierte VHF Konverter im DiPA Lab untersucht.

Das patentierte digitale Modulatorkonzept mit höchster Linearität und integrierter verlustfreier digitaler Vorverzerrung (DPD) liefert Bitfolgen, die perfekt auf digitale Verstärker jeder Technologie zugeschnitten sind. Außerdem kann es Zeitverzögerungen mit ps-Genauigkeit zwischen mehreren Sendezweigen für Phased Arrays in digitalen Beamforming-Netzwerken realisieren.

Um die Anwendungsfelder zu erweitern, soll das Modulatorkonzept in Zusammenarbeit mit der TU Berlin auf CMOS realisiert werden. Zusammen mit einem integrierten Leistungsverstärker (PA) stellt dies ein neuartiges Senderkonzept für flexiblere, energiesparende Handsets dar. Dies wird seit Februar 2023 in einem 3-jährigen DFG-Projekt angegangen.

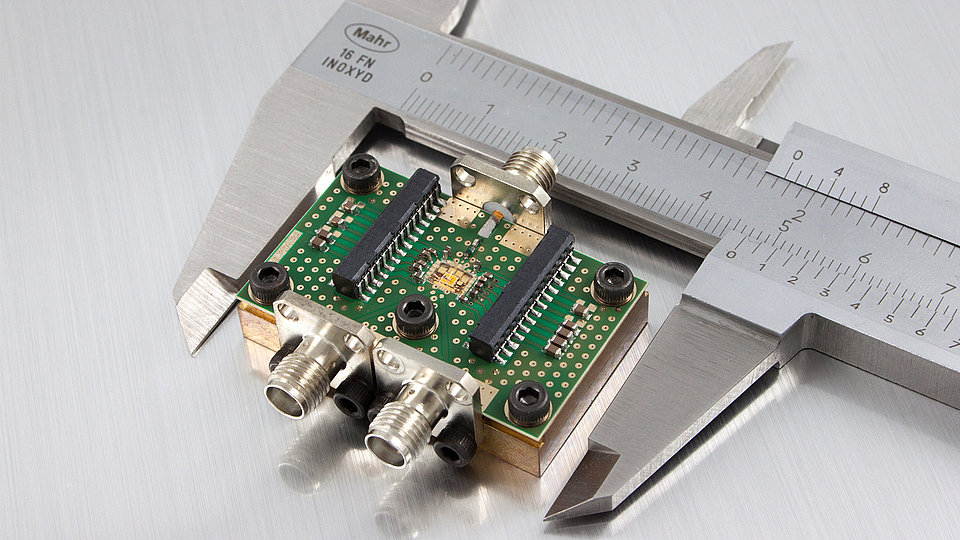

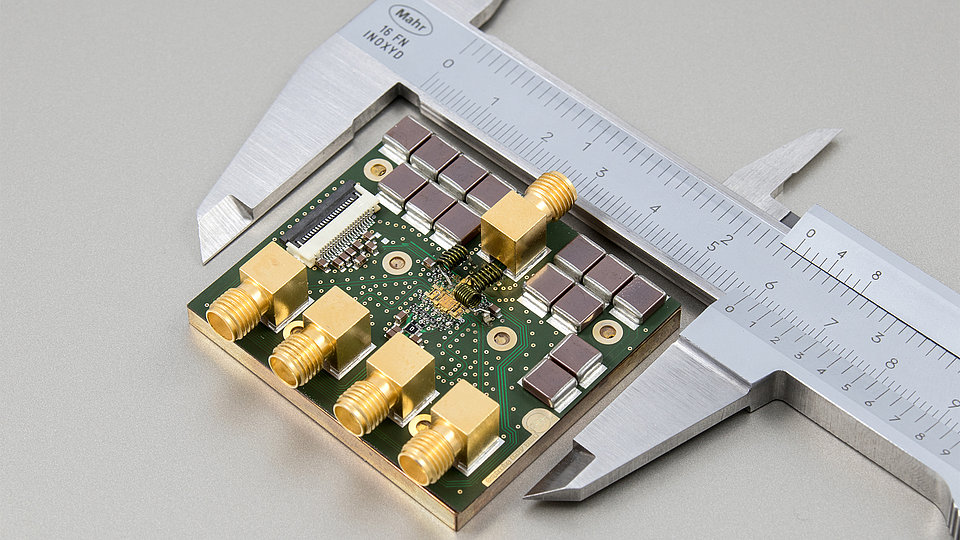

Die GaN-basierten digitalen Senderaktivitäten konzentrieren sich auf Sub-6-GHz-MIMO-Systeme mit digitalem Beamforming. Das umfasst die Integration mit hochrobusten LNAs zu digitalisierten Transceivern, die hauptsächlich auf verspannten GaN-HEMTs basieren. Durch Variation der Abschnürspannung der Transistoren sollen effizientere Treiber und somit auch Transmitter entstehen. Zusätzlich können die digitalen Senderketten durch die inhärent im digitalen Modulator enthaltene Linearisierungsmöglichkeit ohne zusätzliche Energieverluste gemäß den aktuellsten Anforderungen linearisiert werden.

Neben den Aktivitäten zum eigentlichen GaN-basierten digitalen Verstärkerteil gibt es einen weiteren wichtigen Block in der voll digitalen Senderkette, der von uns bearbeitet wird:

Die sonst üblichen digitalen SiGe- oder BiCMOS-Pulsquellen können wegen zu geringer Spannungshübe GaN-Transistoren nicht direkt digital betreiben. Zusätzlich zu 5 Vpp Amplitude benötigen DC-gekoppelte digitale und mehrstufige GaN-Leistungsverstärker ein festes DC-Potential am Eingang. Dieses muss auf unterschiedliche breitbandige Eingangsmodulations-Schemata dynamisch angepasst werden können. Ein neuartiges GaN-basiertes Treiberverstärker-Modul mit integrierter DC-Potenzialverschiebung erfüllt all diese Anforderungen. Das zentrale Element des kompakten Moduls bildet ein im Digital PA Lab entwickelter GaN-Chip. Der Vorverstärker liefert eine kontrollierbare Verschiebung zwischen -1.5 V und -11 V. Ein Spannungsgewinn von 11 wird darüber hinaus an einer GaN-HEMT-typischen Eingangsimpedanz erreicht. Die 3 dB Bandbreite beträgt DC -3,2 GHz und der typische Leistungsverbrauch liegt bei 2,3 W.

Darüber hinaus arbeiten wir parallel auch an einer CMOS-basierten Lösung mit erweiterter Durchbruchspannung. Das verfolgen wir in Zusammenarbeit mit der TU Berlin und der Mixed-Signal Circuit Design - Gruppe von Prof. Friedel Gerfers.

Wir denken Green ICT nicht nur für die Gegenwart, sondern bereits für 6G-Anwendungen und darüber hinaus. Green ICT wird auch bei intelligenten Phased-Array-Sendern im Sub-THz-Bereich bis 300 GHz ein wichtiger Schwerpunkt sein. Möglichst effiziente, neuartige Senderkonzepte mit Schaltverstärkern werden auf die InP-basierten 6G-Schaltungen für die drahtlose Kommunikation übertragen. Diese werden durch intelligente Designs an den Grenzen der Technologie realisiert. Die hocheffizienten Sender treiben den grünen Aspekt der für 6G erforderlichen Massive Scale Arrays voran. Auch eine Verbindung mit einer geeigneten Hochgeschwindigkeits-SiGe-Technologie auf Basis von 3D-heterointegrierten Chiplets für mehr Funktionalität ist geplant.

Erweitert wird unsere Roadmap im sub-THz-Bereich um effiziente Gleichrichter in InP-Technologie für die Energiegewinnung im Rahmen des Internet-of-Things (IoT).
