Last- & Versorgungsspannungsmodulation

Neue Lösungen für die Leistungsverstärkung im HF-Bereich müssen sehr effizient sein und die Anforderungen durch steigende Übertragungsraten erfüllen. Last -und Versorgungsspannungsmodulation sind etablierte Konzepte, mit denen sich die Effizienz steigern lässt. Sie werden nun im HF-Bereich erneut eingesetzt. Interessant sind sie insbesondere für breitbandig modulierte Leistungsverstärker-Systeme für moderne Telekommunikationssignale mit einem hohem Verhältnis von Spitzenleistung zu mittlerer Leistung (peak-to-average power ratio, PAPR). Derartige Systemtypen entwickeln und untersuchen wir in unserem RF Power Lab.

Verlustleistung in einem Leistungsverstärker mit fester Versorgungsspannung (rot)

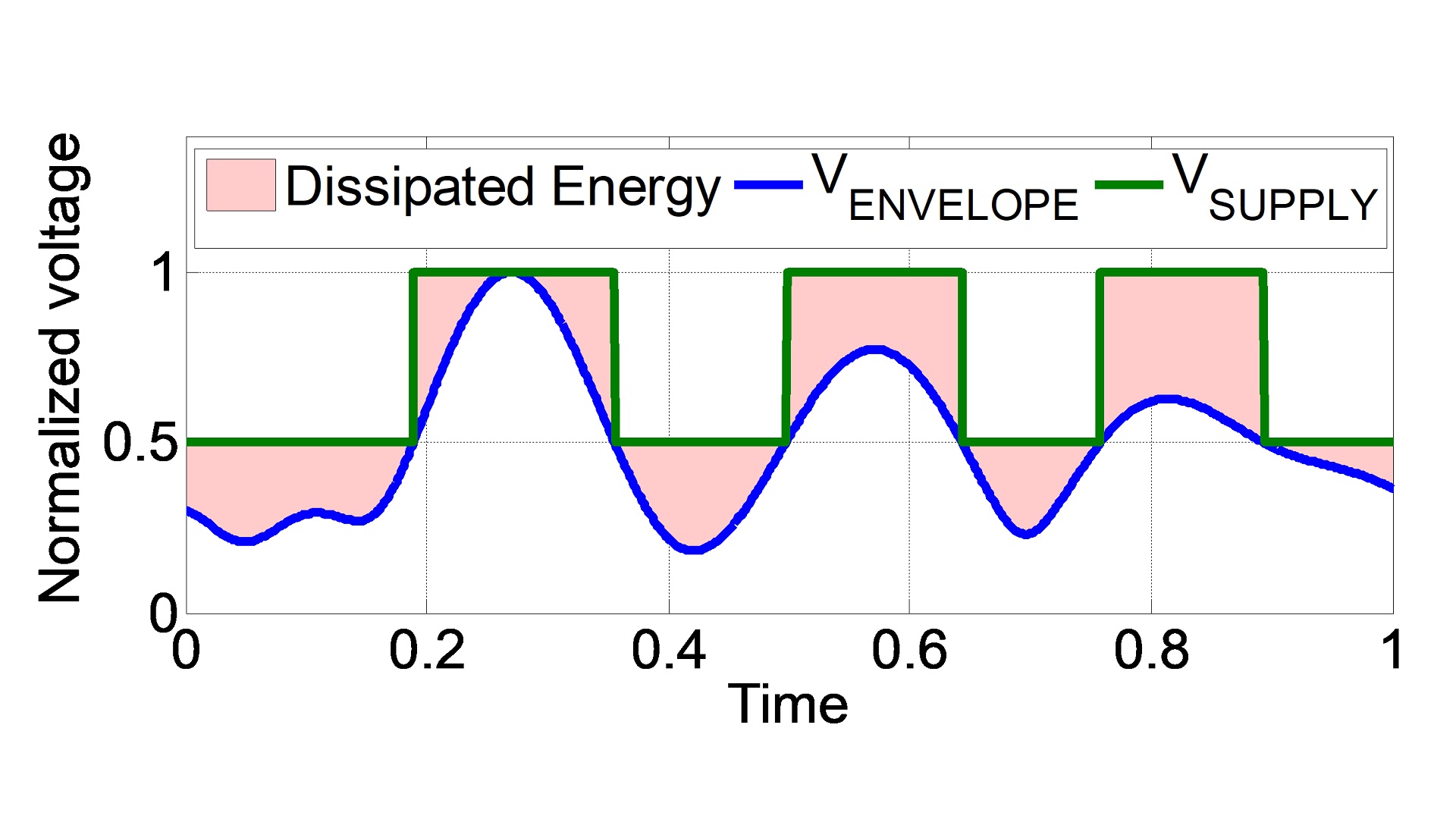

Verlustleistung in einem Verstärker mit zweistufiger Klasse-G Modulation (rot)

Dabei wird die Versorgungsspannung des Leistungsverstärkers entsprechend der momentanen Amplitude der Einhüllenden des modulierten Signals variiert. Dies kann kontinuierlich (Envelope Tracking) oder in diskreten Stufen (Klasse-G) realisiert werden, wobei letzteres besonders hohe Bandbreiten ermöglicht.

Aktuell fokussieren wir uns aktuell auf verschiedene Arten von Envelope Tracking (ET) Systemen. Wir stellen uns dabei den Herausforderungen, um Verstärker dieser Art mit hoher Leistungseffizienz zu realisieren:

  • Der Modulator oder DC/DC-Konverter, der die variierende Versorgungsspannung zur Verfügung stellt, muss genügend Leistung mit sehr großer Bandbreite und Effizienz zur Verfügung stellen. Die gesamte Effizienz des Systems ist die kombinierte Effizienz von Modulator und Leistungsverstärker.
  • Der HF-Leistungstransistor im Verstärker muss bei verschiedenen Versorgungsspannungen effizient und stabil arbeiten können. Dafür müssen neuartige Transistoren sowie Messmethoden entwickelt werden, mit denen die Transistoren im dynamischen Betrieb korrekt charakterisiert werden können.
  • Der HF-Verstärker muss so optimiert werden, dass er für einen bestimmten Signaltyp mit Versorgungsspannungsmodulation effizient arbeitet. HF- und NF-Stabilität sind dabei wichtige Faktoren.
  • Das versorgungsspannungsmodulierte System muss die Anforderungen des jeweiligen Standards einhalten, deshalb muss die Linearität mittels digitaler Vorverzerrung (digital predistortion, DPD) verbessert werden. Durch Versorgungsspannungsmodulation werden die Systeme komplexer und erfordern komplexere Modelle für eine erfolgreiche DPD.

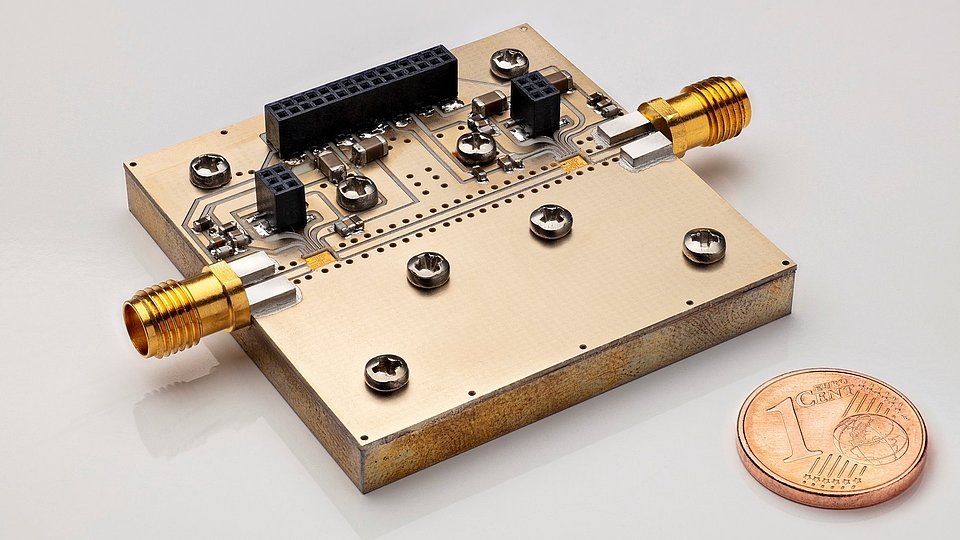

Bei dieser Variante wird die Lastimpedanz des Leistungsverstärkers mit der Einhüllenden des Signals variiert. Der Wirkungsgrad eines Verstärkers lässt sich bei geringer Aussteuerung erhöhen, indem die Impedanz angepasst wird. Um dieses Verhalten mit hoher Leistung und der für moderne Leistungsverstärker nötigen Bandbreite zu erreichen, sind steuerbare Elemente oder Varaktoren mit hoher Leistungsverträglichkeit und guter Steuerbarkeit notwendig.

Generell sind Leistungsverstärker-Systeme auf Basis dieser Konzepte "Mehr-Eingänge-Systeme", in denen der modulierte Träger einem Eingang und das Steuersignal für den Last- oder Versorgungsspannungsmodulator einem weiteren Eingang entspricht. Solche Systeme mit zwei Eingängen und einem Ausgang (dual input single output, DISO) sind aufwändiger in der digitalen Datenverarbeitung und erfordern neue, komplexere Modelle für die Linearisierung der Verstärkersysteme.

Aktueller Forschungsfokus

Im Fokus stehen derzeit monolithisch integrierte Verstärker, die auf effiziente Lösungen für Satellitenkommunikation im Ka-Band (17 - 20 GHz) und für 5G-FR2 in mm-Wellenbereich (24 - 26 GHz) zielen. Diese MMICs werden wir als effiziente Leistungsverstärkerzellen mit Ausgangsleistungen im Bereich von 10 W als Bauelemente kombinieren, sodass größere Systeme für die Keulensteuerung (beamforming) und MIMO entstehen.

Diese Verstärkerzellen werden sich gegenseitig beeinflussen. Daher werden wir dieses komplexe Zusammenspiel künftig mit unsrem neuen, leistungsfähigen 5G-MIMO Messplatz untersuchen. Hierbei legen wir den Schwerpunkt zukünftig sowohl auf den modulierten Betrieb der Verstärker als auch auf Luftschnittstellen-Messungen (over-the-air, OTA) über 3D-integrierte Antennen.

Systeme & Anwendungen

Im Projekt wurde ein 100 W System für Telekommunikationsfrequenzen mit 60 MHz Modulationsbandbreite entwickelt, das auf der GaN-HEMT-Technologie und Versorgungsspannungsmodulation basiert. Das Projekt wurde zusammen mit der Universität Stuttgart durchgeführt und durch die Deutsche Forschungsgesellschaft (DFG) finanziert. Die Ergebnisse aus diesem zweijährigen Projekt sind die Basis unserer heutigen Arbeit an integrierten Lösungen für die Raumfahrt und 5G.

Das Klasse-G-Konzept mit Versorgungsspannungsmodulation in diskreten Spannungsstufen wird gerade auf integrierte Systeme für Raumfahrt und 5G umgesetzt. Mehrstufige K-Band-Verstärker werden mit Klasse-G-Schaltern auf einem Chip integriert. Verschiedene Topologien werden auch für Keulensteuerung und MIMO untersucht.

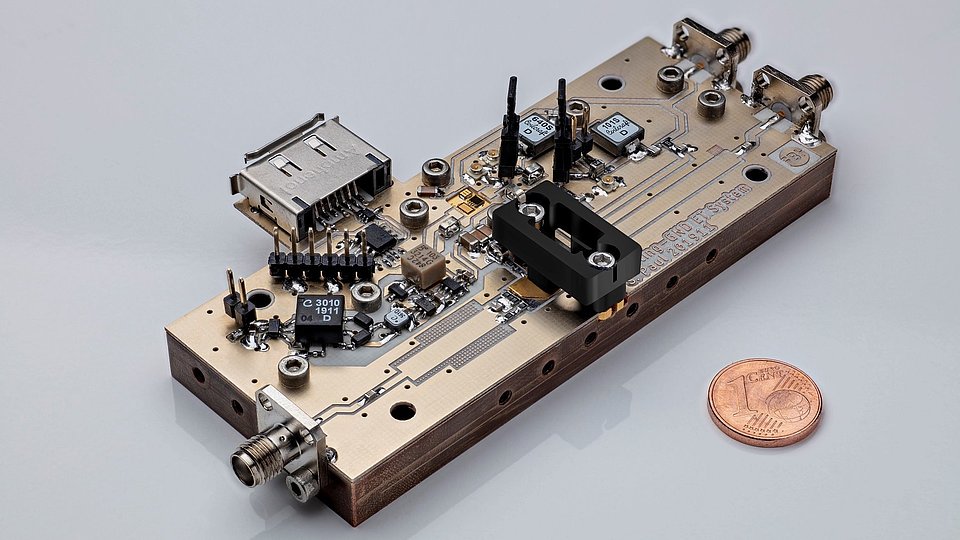

In Reverse Buck Converter ET-Systemen arbeitet der Konverter gegen die Systemmasse und den RF-Leistungsverstärker mit einem schwebenden Offsetpotential. Solche Systeme ermöglicht eine schnellere Taktfrequenz im Modulator und dadurch eine höhere Modulationsbandbreite. Im Projekt wurde ein 80 W Envelope-Tracking-System bei 1,56 GHz entwickelt, das auf der Reverse-Buck-Topologie basiert.Verstärker und Buck Converter wurden mit der GaN-HEMT-Technologie realisiert. Das System bietet eine Modulationsbandbreite von 10 MHz. Das zwei Jahre laufende Projekt wurde von ESA - European Space Agency (ESA) als Networking/Partnering Initiative (NPI) finanziert und hat uns inspiriert, das Floating-Ground-Transistor-Konzept zu entwickeln.

Das patentierte Floating-Ground-Transistor-Konzept wurde entwickelt, um die Modulationsbandbreite in Reverse Buck Konverter-Systemen zu erweitern. Indem HF- und DC-ZF-Masse ganz nah an der Source des Transistors getrennt werden, ist ein einfacheres Design der HF-Vorstärker mit deutlich höherer Grenzfrequenz für die Versorgungsspannungsmodulation möglich.

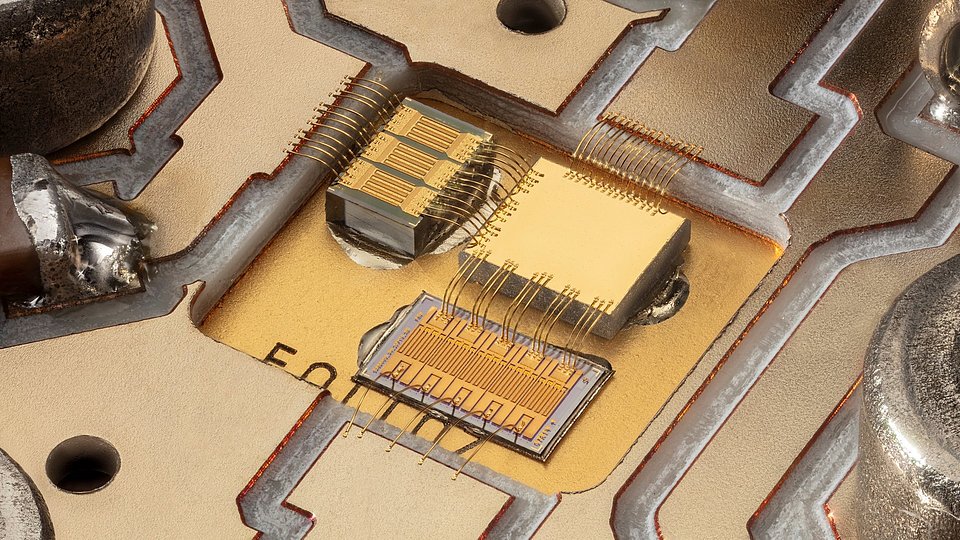

Um das Design von steuerbare HF-Leistungsverstärkern zu vereinfachen, haben wir einen Transistor mit einem integrierten Varaktor im Gehäuse entwickelt. Das Konzept haben wir patentiert und erfolgreich für Frequenzagilität und VSWR-Schutz vorgestellt. Für die Lastmodulation waren die Verluste der Varaktoren jedoch zu hoch. Stattessen untersuchten wir andere integrierbare Konzepte, die auf GaN-Varaktoren und GaN-Schaltern basieren.

Zusammen mit das Universität Darmstadt haben wir für Lastmodulation und Frequenzagilität in HF-Leistungsverstärker Dickfilm Barium-Strontium-Titanate (BST) Varaktoren entwickelt. Diese können Leistungen im 50 W Bereich aushalten, haben aber noch ziemlich hohe Verluste.

Mit den immer höheren Übertragungsraten steigen auch die Frequenzen für die Telekommunikation. Die Zellen werden auch kleiner und die notwendige Leistung, um diese Zellen zu abdecken, werden geringer.

Es gibt jedoch mehrere Anwendungen im niedrigeren Frequenzbereich, die hohe Leistungen mit hoher Effizienz benötigen. Unter anderem handelt es sich um industrielle und medizinische Applikationen in den freien Frequenzbändern. Dafür entwickeln wir sehr effiziente Lösungen für extrem hohe Ausgangsleistung. Dabei geht es um grundlegende Fragestellungen der HF-GaN-Leistungs-Transistor-Technologie am FBH und um generelle Entwicklungen von Leistungsverstärkern im kW-Bereich. Im Fokus stehen dabei Forschungskooperationen, Masterarbeiten und die Zusammenarbeit zwischen Firmen und dem RF Power Lab in ISM-Applikationen.

Transfer & Services

Wir bieten Entwicklung, technische Beratung, Consulting und Due-Diligence-Unterstützung bei last- und versorgungsmodulierten, flexiblen RF-Power-Systemen, um deren Effizienz und Frequenzagilität zu verbessern.

Dabei nutzen wir unsere eigene Technologie, bieten unserere Services bei Bedarf aber auch auf externen Prozessen an.
