DBR-Laser

Durchstimmbare Mehrsektionslaser mit internen wellenlängenselektivem Reflektor (DBR-Laser)

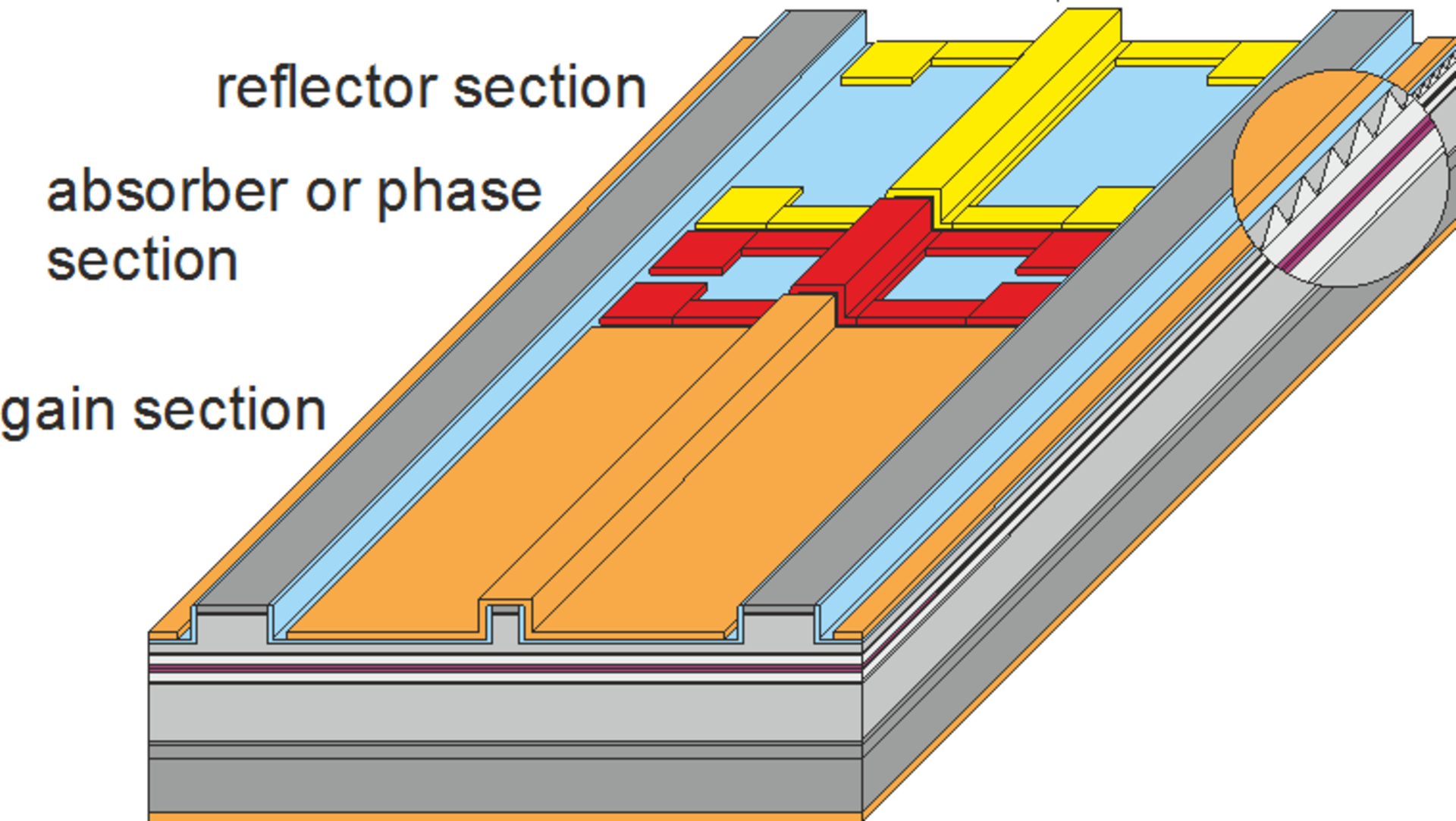

Durchstimmbare DBR-Laser bestehen aus verschiedenen Sektionen:

der Gewinn-Sektion, in der die Laserstrahlung erzeugt wird
die Phasen-Sektion, mit der eine modensprungfreie Durchstimmung ermöglicht wird, bzw. die Ausgangsleistung moduliert werden kann (Güteschaltung)
der DBR-Sektion, in der ein internes Bragg-Gitter als wellenselektiver passiver Reflektor wirkt
die Absorbersektion synchronisiert die einzelnen longitudinalen Lasermoden und ermöglicht so die Pulserzeugung mittels Moden-Kopplung (mode locking)
die Kavitätssektion wird bei der Modenkoppelung benötigt, um die gewünschte Länge und damit die Puls-Frequenz einzustellen (z.B. L = 10 mm für 4 GHz)

Vergrabene Gitterstrukturen
- Mehrschritt-Epitaxie mit MOVPE
- Nach dem ersten Epitaxieschritt: Einbringen eines Bragg-Gitters zur Frequenzstabilisierung mit holografischer Lithografie und nasschemischem Ätzen in den Wellenleiter
- Überwachsen der strukturiertem Oberfläche mit MOVPE

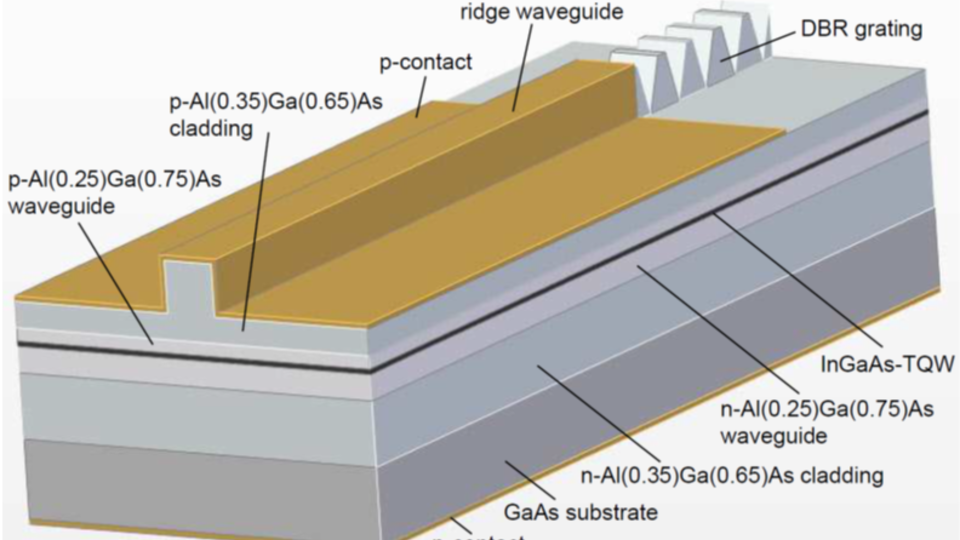

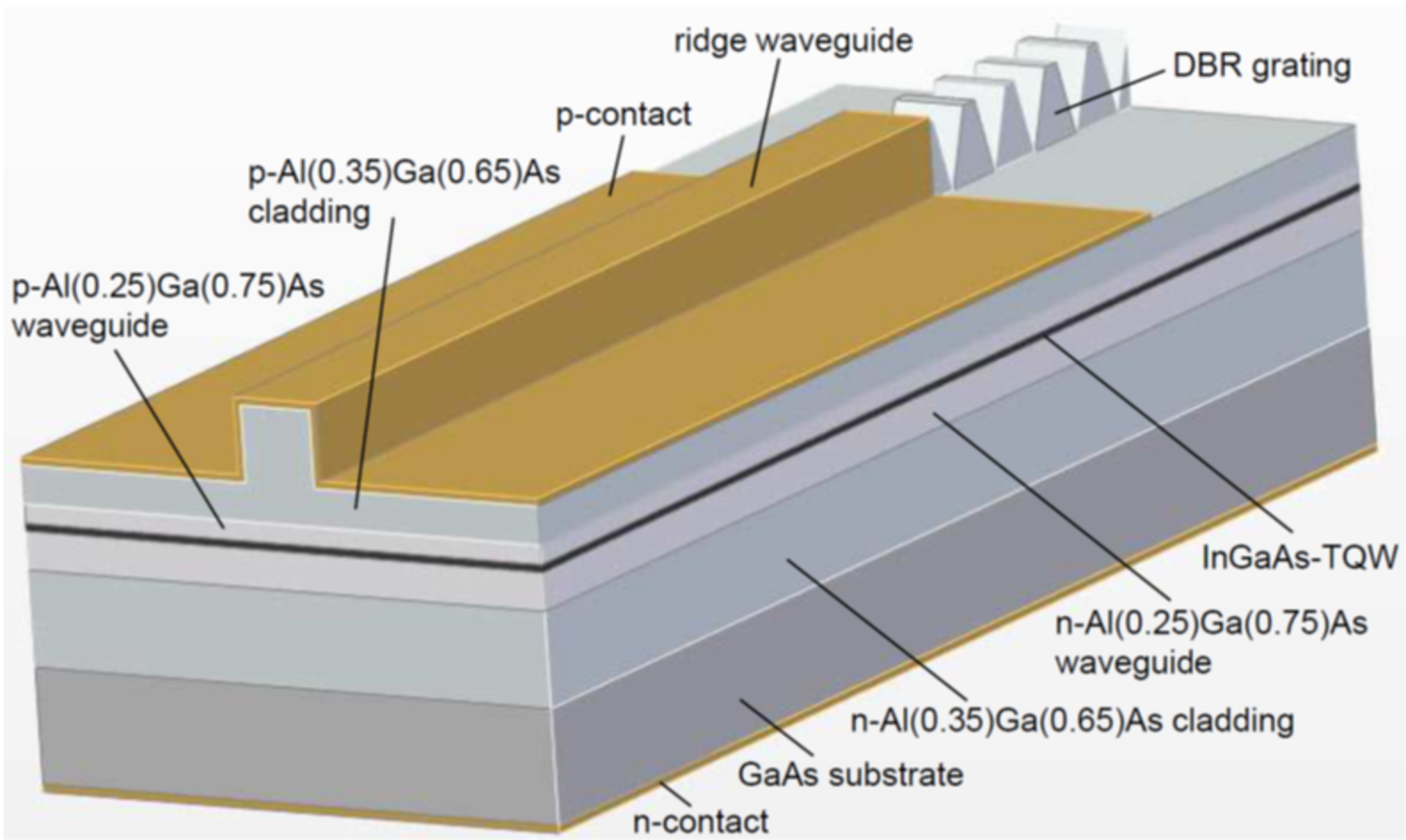

- Rippenwellenleiter-Lasertechnologie
Oberflächengitter
- Ein-Schritt-Epitaxie
- Einbringen eines Bragg-Gitters auf der Waferoberfläche mit i-line-Waferstepper oder Elektronenstrahlbelichtung und Ätzung
- Rippenwellenleiter-Lasertechnologie

Emittierte Leistung ≤ 1 W
Spektrale Linienbreite, intrinsisch: < 10 kHz, FWHM: ca. 100 kHz
Kontinuierlicher Durchstimmbereich: 190 GHz
Impulserzeugung mit Repetitionsraten bis in den GHz-Bereich mittels Güteschaltung
Impulserzeugung mit Repititionsraten ≈ 4 GHz mittels Mode-locking
Pulslänge zwischen 2 ps und 100 µs möglich
