Zuverlässigkeit
Untersuchungen zur Zuverlässigkeit
Alterungsuntersuchungen für Hochleistungsdiodenlaser und Laserbarren
zur Qualifizierung des Diodenlaserdesigns und der Lasertechnologie
- Bestimmung von Degradationsraten ≥ 10-5/h in Lebensdauermesstests bei 15°C ≤ T ≤ 80°C und t > 1000 h

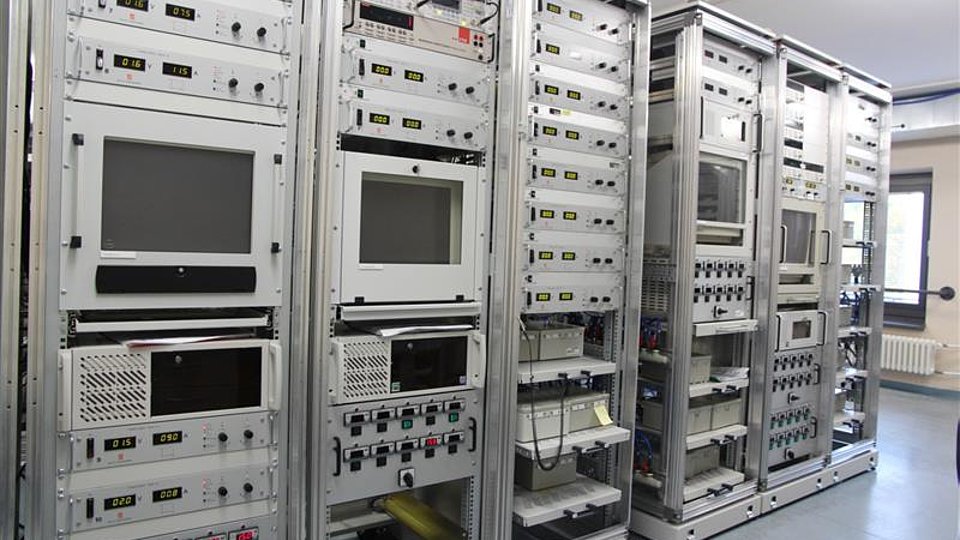

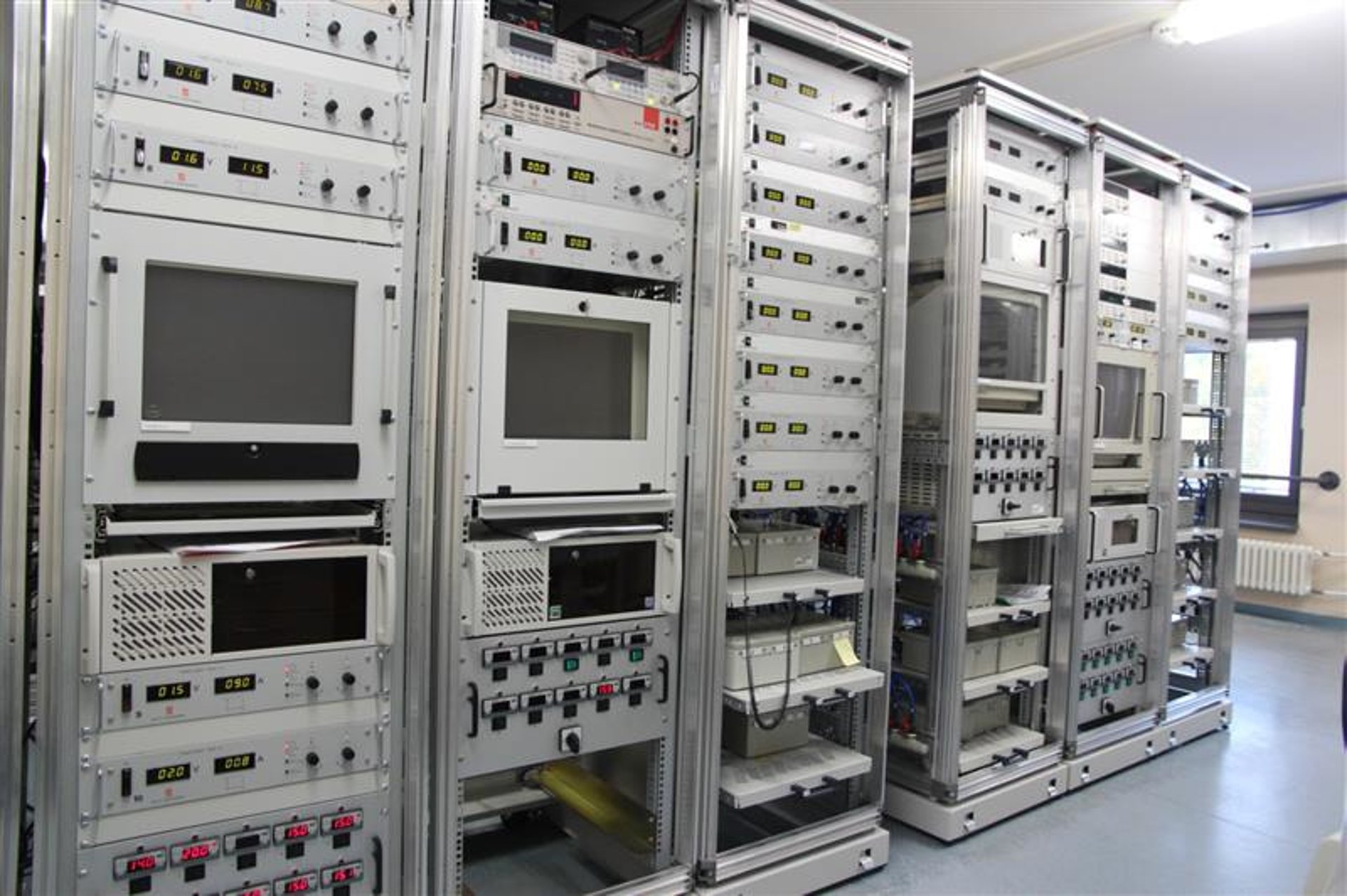

- Experimentelle Ausstattung:
- Stromquellen für CW- und QCW-Betrieb
- 10 Alterungsplätze CW für optische Leistungen bis 100 W (Barren)
- 130 Alterungsplätze CW für optische Leistungen bis 40 W
- 150 Alterungsplätze QCW – Tastverhältnis kleiner 10%, Spitzenstrom 300 A
- 10 Alterungsplätze für Zweikontakt-Diodenlaser und Leistungen bis 40 W
- 10 Alterungsplätze für Vierkontakt-Diodenlaser in hybriden Systemen
- 45 Alterungsplätze für Breitstreifen- und Rippenwellenleiterlaser bis 4 W
- 120 Burn-In-Plätze bis zu 10 A
- Relative Leistungsmessung mit 1% Genauigkeit innerhalb 1000 h
Zerstörungsfreie Fehleranalyse
- Elektrolumineszenz
- Facetten-Mikroskopie
- Spektrenmodulations-Analyse

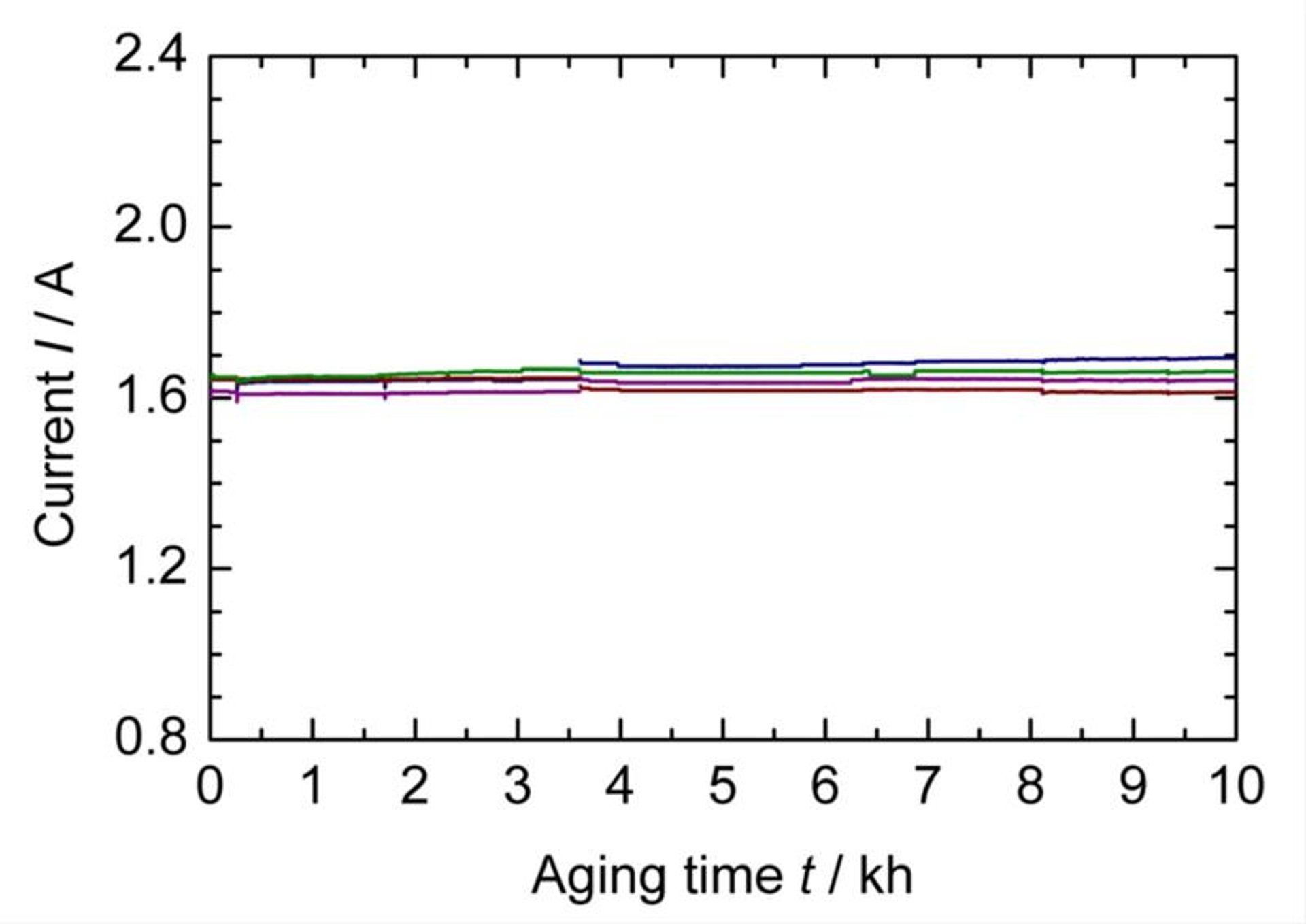

Beispiel 1: Alterungstest für Diodenlaser für medizinische Anwendungen
- Lebensdauer größer 1000 h gefordert
- 630 nm- 760 nm Laser für die photodynamische Therapie
- Beispiel zeigt Alterung für Diodenlaser bei 650 nm mit einer Streifenbreite von 100 µm und einer Länge von 1,5 mm bei 15°C und einer optischen Leistung von 1,2 W

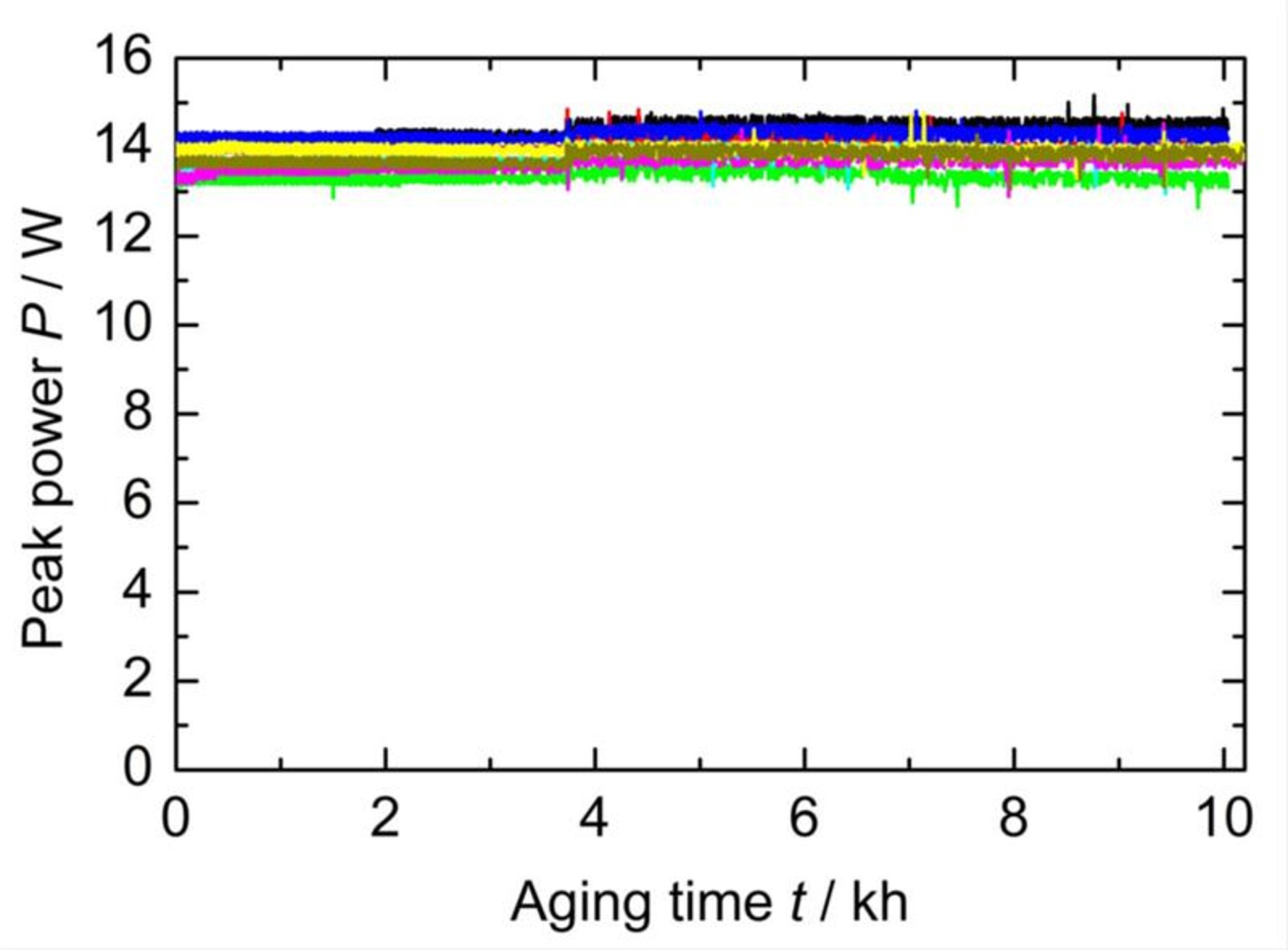

Beispiel 2: Alterungstest unter Hardpuls-Bedingungen
- Zuverlässigkeitstest von Diodenlasern und Barren bei thermischer Belastung
- Maximalstrom - 10 x 100 A, 130 x 45 A
- Schaltfrequenz unter 1 Hz
- Beispiel zeigt 980 nm Breitstreifenlaser mit einer Streifenbreite von 90 μm x 4 mm bei 25°C und Spitzenströmen von 15 A

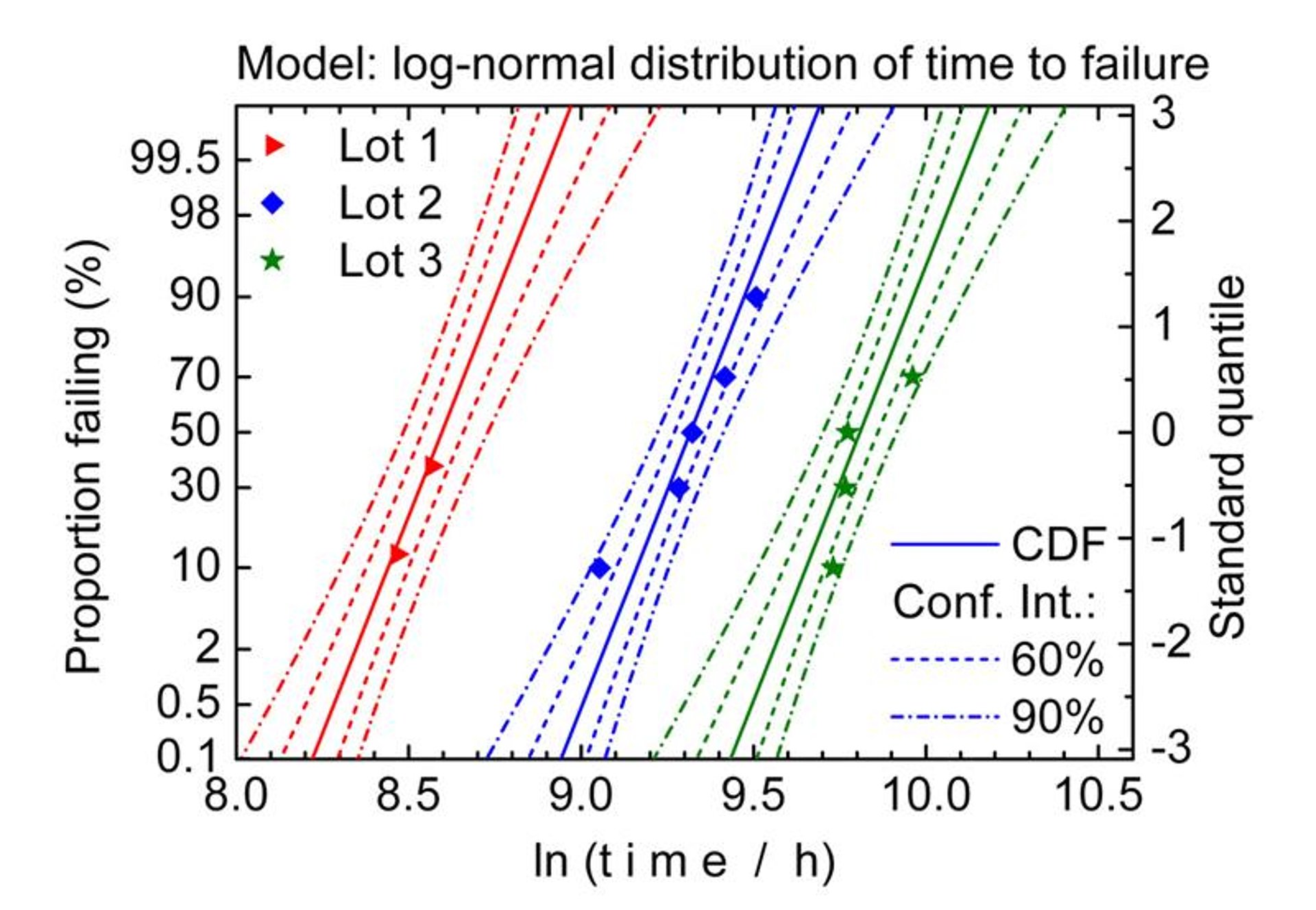

Beispiel 3: Bestimmung von Beschleunigungsparametern
- Beschleunigter Lebensdauertest über 20.000 h
- Drei Gruppen mit verschiedenen Alterungsbedingungen (1 - 1,5 W, 45 - 60°C)
- Aufgetretene Fehler in einer log-normal Darstellung
- Modell der beschleunigten Alterung: Lebensdauer ∝ <i>P</i>-<i>β</i> exp(<i>E</i>A/k<i>T</i>)
- Bestimmung der Beschleunigungsparameter durch maximum likelihood Analyse: <i>E</i>A = 0,28 eV, <i>β</i> = 2.33
