Weltweit erste Klasse-S-Leistungsverstärker für den Mikrowellen-Bereich

In der Mobilkommunikation rückt der Energieverbrauch der Basisstationen immer mehr in den Fokus, insbesondere wenn man die neuartigen, bezüglich der Bandbreite optimierten Modulationsverfahren mit einem hohen Verhältnis von Spitzen- zu mittlerer Leistung (PAPR) betrachtet. Aus diesem Grund werden zurzeit vermehrt Konzepte für hocheffiziente Leistungsverstärker erforscht. Die Bemühungen konzentrieren sich auf Schaltverstärker-Topologien (z.B. Klasse-E, -F, -J ...), die theoretisch eine weitaus höhere PAE als die konventionellen Verstärkerklassen ermöglichen. Einer der fortschrittlichsten Ansätze dabei ist das sogenannte Klasse-S-Konzept, das bis zum Filter am Ausgang nur digitale Signale verwendet.

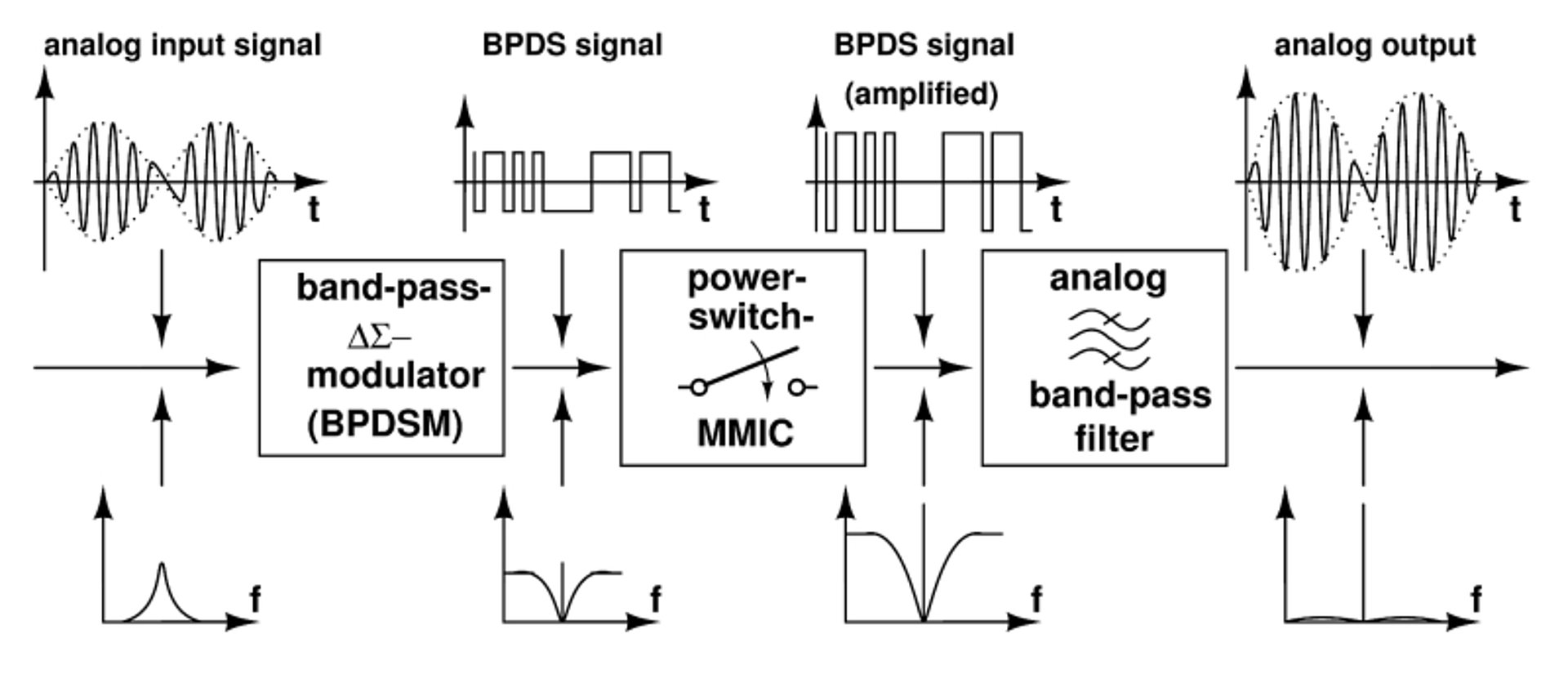

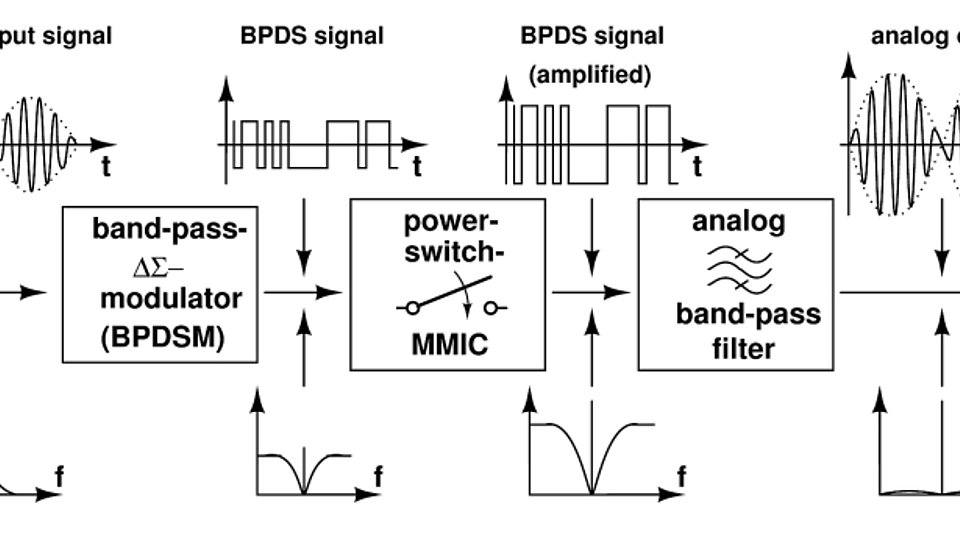

Ein beliebiges schmalbandiges Eingangssignal wird mit einem Bandpass–ΔΣ-Modulator (BPDSM) in ein 1-Bit-Digitalsignal umgewandelt. Das digitale Signal wird dann durch einen hocheffizienten Leistungsschalter verstärkt. An dessen Ausgang wird aus dem verstärkten binären Signal mithilfe eines Bandfilters die Signalfrequenz f₀ rekonstruiert. Im Fall idealer Schalttransistoren überlagern sich Spannung und Strom zeitlich nicht und es wird eine hohe Effizienz unabhängig vom PAPR-Wert erreicht. Obwohl das Klasse-S Prinzip im Audiobereich weit verbreitet ist, wurde es bislang für den Mikrowellen-Frequenzbereich noch nicht genutzt. Ein Grund dafür ist, dass sehr schnelle und breitbandige Leistungstransistoren benötigt werden. Diesbezüglich ist die GaN-Technologie sehr vielversprechend, da sie hohe Durchbruchspannungen mit hoher (Schalt-) Geschwindigkeit kombiniert.

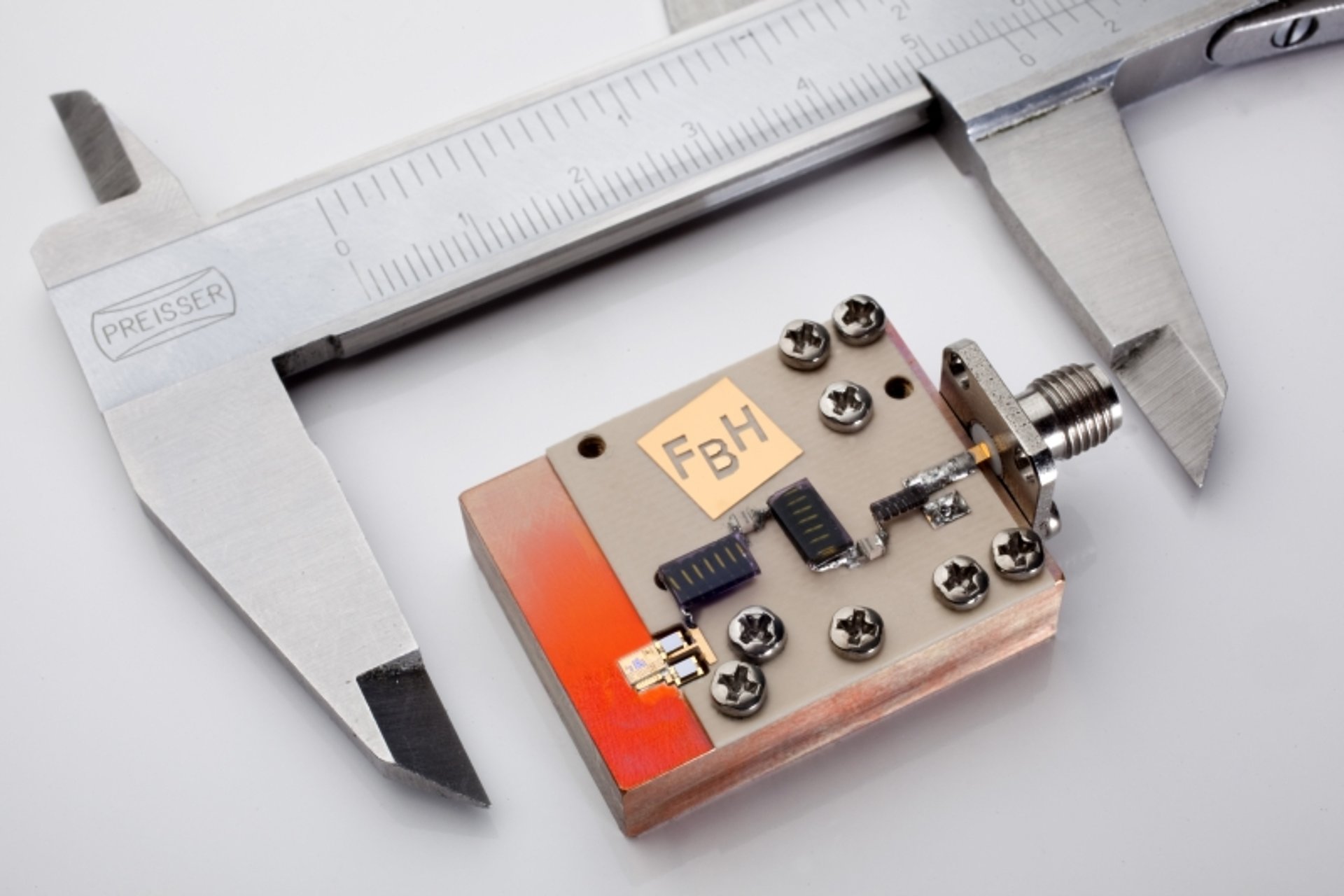

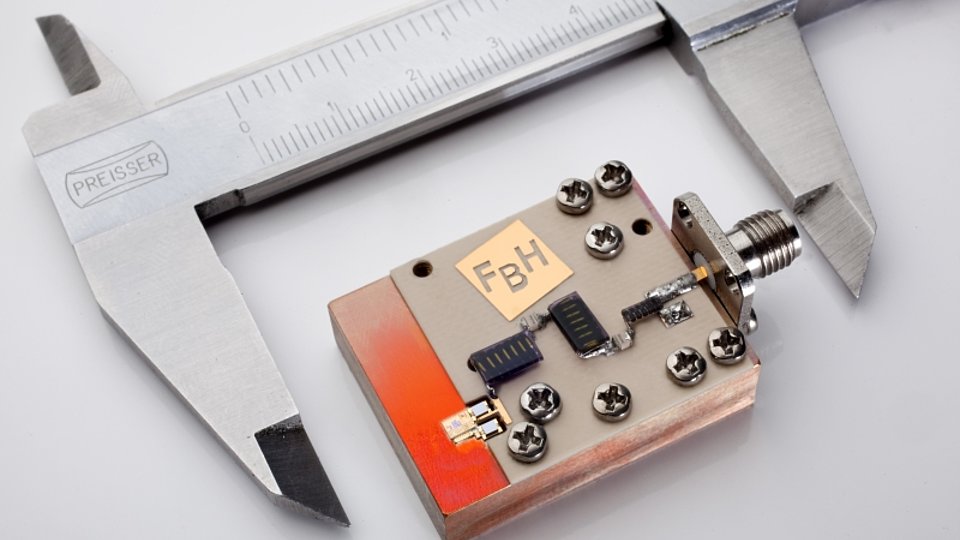

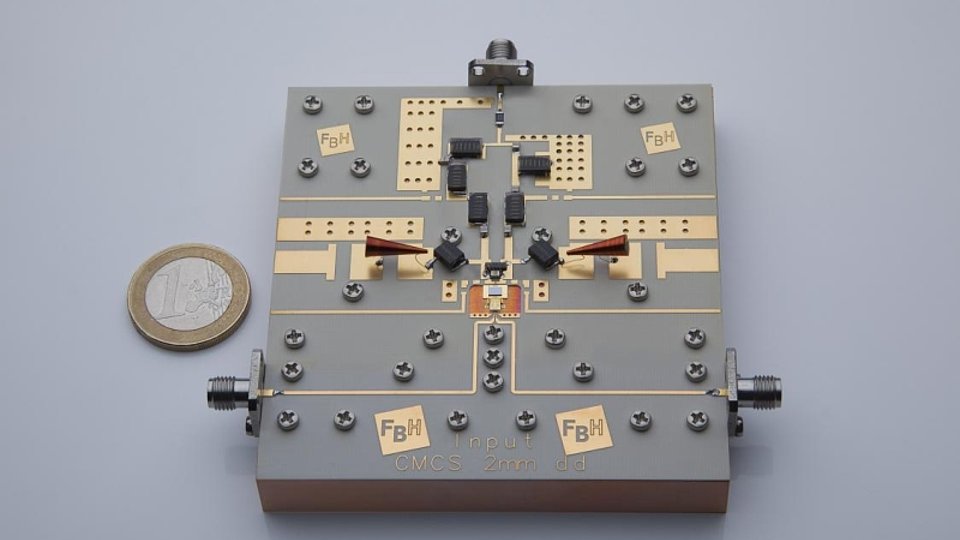

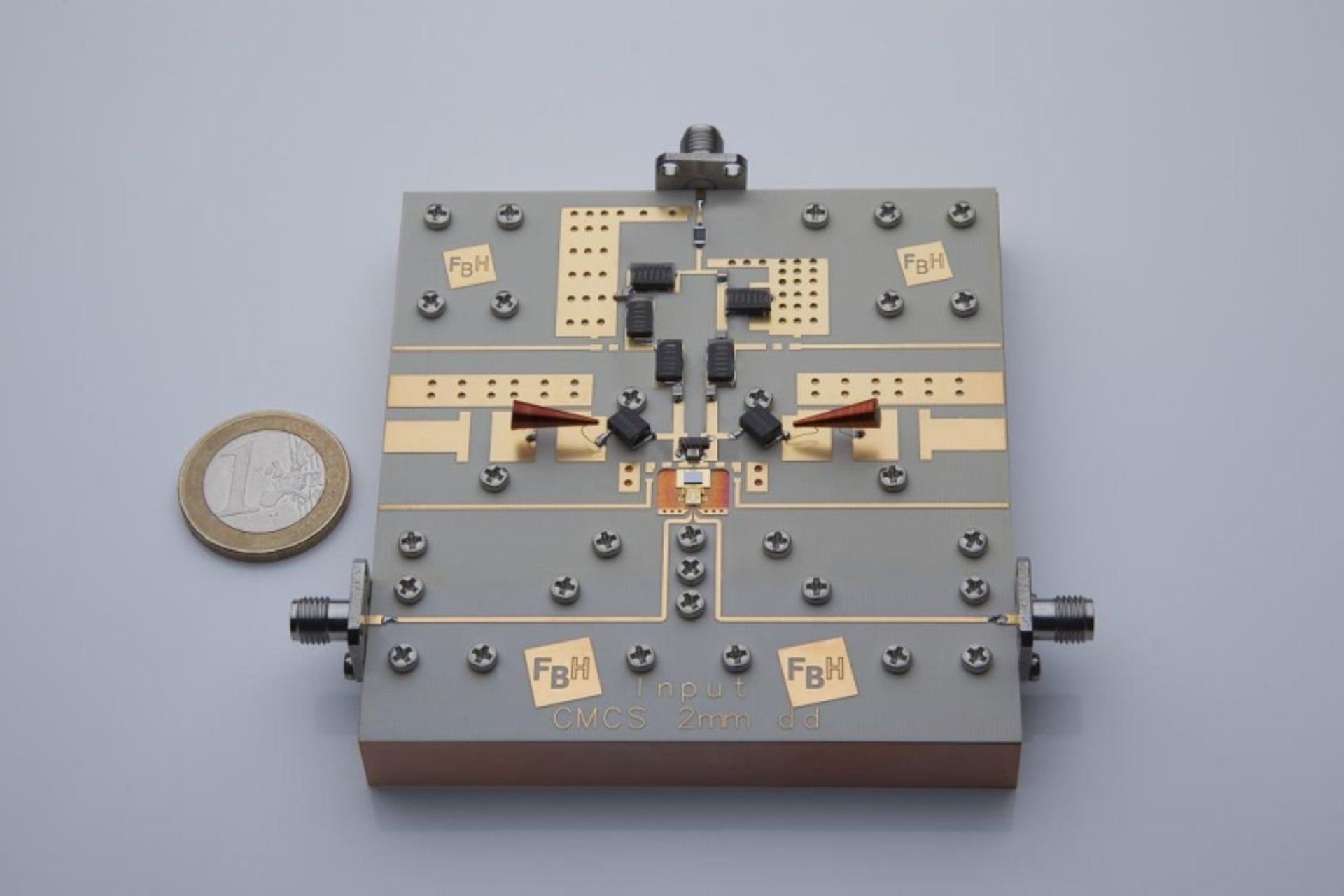

Das FBH arbeitet bereits seit einigen Jahren an der Entwicklung von Klasse-S-Verstärkern für den Mikrowellenbereich, auch innerhalb eines BMBF-Projektkonsortiums mit Partnern aus Industrie und Forschung. Kürzlich wurden die am FBH realisierten Klasse-S-Verstärker im Spannungs- und Strommodus (Voltage- und Current-Mode) auf den führenden internationalen Konferenzen auf dem Gebiet der Mikrowellentechnik erfolgreich vorgestellt. Die Verstärker für das 450 MHz-Band sind mit speziellen breitbandigen und hocheffizienten Leistungsschalter-MMICs hybrid aufgebaut. Sie basieren auf dem am FBH entwickelten 0,5 µm GaN-HEMT-Prozess und liefern Ausgangsleistungen bis zu 19 W. Die erreichten Ergebnisse stellen einen bedeutenden Fortschritt für den weltweiten "State-of-the-Art" bei Mikrowellen-Klasse-S-Verstärkern dar und unterstreichen die exzellente internationale Sichtbarkeit des FBH in diesem Bereich.
